2. Otras instalaciones

A continuación, vamos a conocer el resto de las instalaciones que se pueden encontrar habitualmente en las viviendas.

2.1. Gas

Al igual que el petróleo y el carbón, el gas es un combustible fósil, pero más limpio que estos, por lo que resulta menos perjudicial para el medioambiente. Los tres tipos de gas empleados en las instalaciones son el butano, el propano y el gas natural, que pueden llegar a las casas en estado gaseoso, mediante gasoductos, o licuado, en el interior de bombonas o envases.

En las viviendas utilizamos el gas para cocinar y para calentar el agua que usamos tanto para calefacción como para actividades sanitarias.

Según la instalación de nuestra vivienda, emplearemos un tipo de gas u otro:

Butano: conocido por las tradicionales bombonas naranjas, que se pueden colocar en el interior o en el exterior de la vivienda. Es importante tener en cuenta que, con bajas temperaturas, la vaporización es limitada (peor funcionamiento) y que, a temperaturas elevadas, superiores a 50 ºC, resulta peligroso por el aumento de la presión.
Propano: se almacena en depósitos instalados en el exterior de las viviendas, pero es más resistente a las bajas temperaturas que el butano. En España se transporta en camiones cisterna, por lo que su uso es frecuente en viviendas unifamiliares o casas rurales.
Gas natural: llega a las viviendas por gasoductos y no presenta ningún problema relacionado con la temperatura o el caudal, por lo que cada vez es más utilizado.

Los elementos más comunes que podemos encontrar en la instalación de gas natural son:

Acometida: situada en el exterior del edificio, es donde se produce la conexión a la red.
Tuberías de canalización: son las tuberías por donde circula el gas.
Contadores: sirven para medir el consumo de cada vivienda. Se pueden instalar de forma individual en cada vivienda o centralizada en un cuarto de contadores.
Derivación: es la tubería encargada de llevar el gas a cada una de las viviendas desde la tubería de canalización.
Llaves de paso: colocadas antes de cada aparato de consumo, de cada derivación y de los contadores.
Puntos de consumo: son los lugares que van a hacer uso del gas, como las calderas o las cocinas.
Ventilación: siempre que haya aparatos de gas en el interior de una vivienda, deben existir las correspondientes rejillas de ventilación por seguridad.

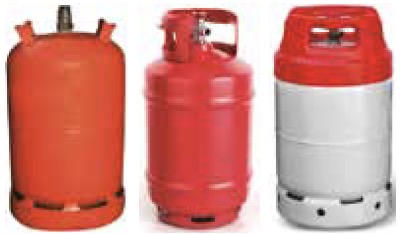

Figura 2.10. Bombonas de butano.

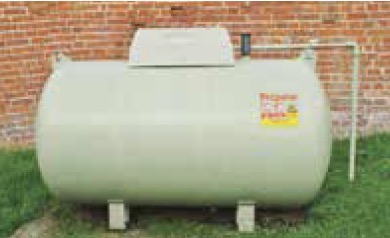

Figura 2.11. Depósito de propano.

Figura 2.12. Instalación de gas natural.

2.2. Calefacción

El objetivo de esta instalación es elevar la temperatura de un espacio determinado para crear unas condiciones más agradables para las personas. Al igual que en el ACS, la producción puede ser centralizada o individual.

Los sistemas más utilizados son: calefacción por agua, calefacción por aire y calefacción eléctrica, siendo el primero el más utilizado.

Cada uno de los sistemas funciona de forma diferente, dependiendo del elemento que utilice para transmitir el calor:

Sistema de calefacción por agua: se trata de un sistema cerrado de tuberías que recorren la casa, por las que pasa el agua a alta temperatura, procedente de la misma caldera donde se produce el ACS, que cede el calor al ambiente mediante unos emisores. Puede ser de dos tipos: por radiadores o mediante suelo radiante.

Los elementos más importantes de este sistema son:

Caldera: calienta el agua y provoca su circulación.
Red de distribución: son las tuberías, empotradas en suelos, paredes o colgadas en los falsos techos, por las que circula el agua. Tiene una red paralela de retorno del agua a la caldera cuando ya se ha utilizado.
Radiadores: ceden el calor cuando el agua caliente circula por su interior.

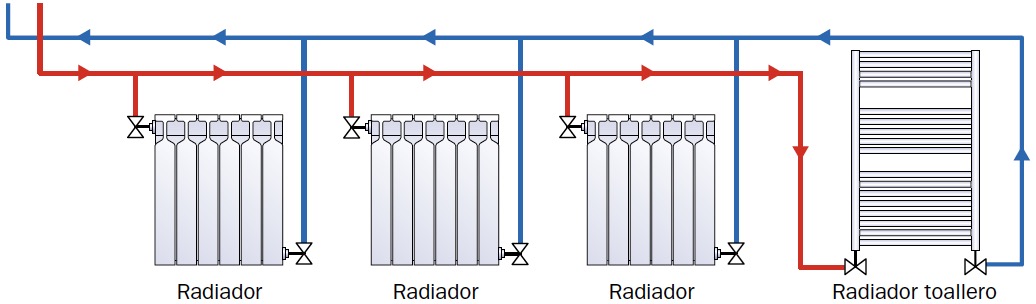

Figura 2.14. Sistema de calefacción por agua.

Figura 2.15. Suelo radiante actual.

En los suelos radiantes, la encargada de ceder el calor es la propia red de tuberías que recorre todo el suelo, sin necesidad de un elemento externo.

Sistema de calefacción por aire: el calor se transmite por el aire, que ha sido calentado mediante una bomba de calor.
Sistema de calefacción eléctrica: la energía eléctrica se transforma en calor al pasar a través de una resistencia.

Actividades

¿Cuáles son los elementos más importantes de la instalación de gas natural? Explica cuál es la función de cada uno de ellos.
De los dos tipos de sistemas de calefacción por agua que acabamos de ver, ¿cuál crees que tiene una mayor eficiencia energética? Justifica la respuesta.

2.3. Aire acondicionado y climatización

La instalación de aire acondicionado nos va a permitir controlar, a la vez, varias características del aire, como la temperatura y la humedad, permitiéndonos crear un clima artificial más agradable.

Al poder controlar la temperatura, la mayoría de los equipos de aire acondicionado actuales también pueden calentar el aire, por lo que se suele hablar de instalación de climatización.

Los equipos de aire acondicionado presentan cuatro componentes principales: evaporador, compresor, condensador y válvula de expansión.

Existen sistemas de climatización directa, en los que el equipo emite el aire directamente a la estancia, e indirecta, en el que el aire se canaliza por unos conductos hasta los lugares a aclimatar.

También los podemos clasificar por el número de unidades del sistema: los sistemas partidos, que requieren de dos unidades (interior y exterior), o los compactos, que solo necesitan de una unidad interior.

Aunque en la actualidad existen muchos sistemas diferentes, nos vamos a centrar en los tres más utilizados en las viviendas, que son:

Split o multisplit: se trata de un equipo de descarga directa que consta de una unidad evaporadora en el interior y otra condensadora en el exterior, conectadas por tuberías que llevan un fluido térmico. Con una unidad exterior se puede instalar una unidad interior (split) o varias (multisplit), pudiendo regular la temperatura de forma individual en cada unidad interior. Existen diferentes modelos de unidad interior que se pueden colocar tanto en la pared como en el falso techo y que impulsan el aire directamente a la estancia mediante un ventilador.

Aire acondicionado central: se llama así al aire acondicionado por conductos. Es un equipo de descarga indirecta mediante una red de conductos que emiten el aire a través de rejillas en la pared o difusores en el techo. La temperatura se controla con un termostato, situado normalmente en el salón, y es común en todas las estancias. Está compuesto por:

Unidad exterior: puede ser similar a la del split, donde se encuentran el condensador, el compresor y la válvula de expansión.
Unidad central (interior): donde se encuentran los componentes de tratamiento del aire, como ventiladores y filtros.
Red de conductos: conducen el aire hasta las estancias que queremos acondicionar.
Rejillas y difusores: se sitúan en paredes y techos y expulsan el aire a la estancia.

Equipos portátiles: es la solución más sencilla de instalar, ya que solo hay que sacar un tubo al exterior cuando lo utilicemos para expulsar el aire caliente, por lo que se puede colocar en cualquier estancia. Son los menos potentes y, por tanto, no son muy eficaces en espacios grandes.

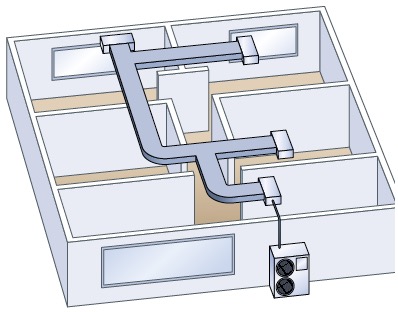

Figura 2.16. Distribución mediante equipo compacto individual.

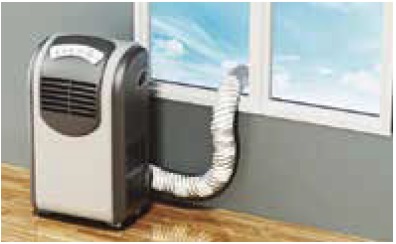

Figura 2.17. Equipo portátil.

2.4. Telecomunicaciones

En esta instalación se van a incluir todos los servicios relacionados con el intercambio de información y comunicación a distancia, como la radio y la televisión, los servicios de control de acceso, las señales de telecomunicación para telefonía e Internet y las infraestructuras que dan soporte a la domótica.

Llamamos ICT a la infraestructura común de telecomunicaciones, la cual engloba las instalaciones nombradas y facilita la canalización conjunta normalizada de los servicios. Además, incluye la instalación eléctrica necesaria para dar soporte a los servicios de la instalación. Debe ser realizada por un ingeniero de telecomunicaciones.

La instalación se compone fundamentalmente de cuatro tramos o redes:

Red de alimentación o captación: puede ser a través de cables, si la señal se transmite por ellos, o a través de antenas, si la señal se transmite por medios radioeléctricos. Además de las antenas, también será necesaria la presencia de otros elementos, como equipos de recepción y de procesado de las señales.
Red de distribución: lleva la señal a cada una de las plantas del edificio.
Red de dispersión: se encarga de llevar la señal hasta cada una de las viviendas.
Red interior: distribuye la señal dentro de la vivienda hasta los distintos aparatos receptores.

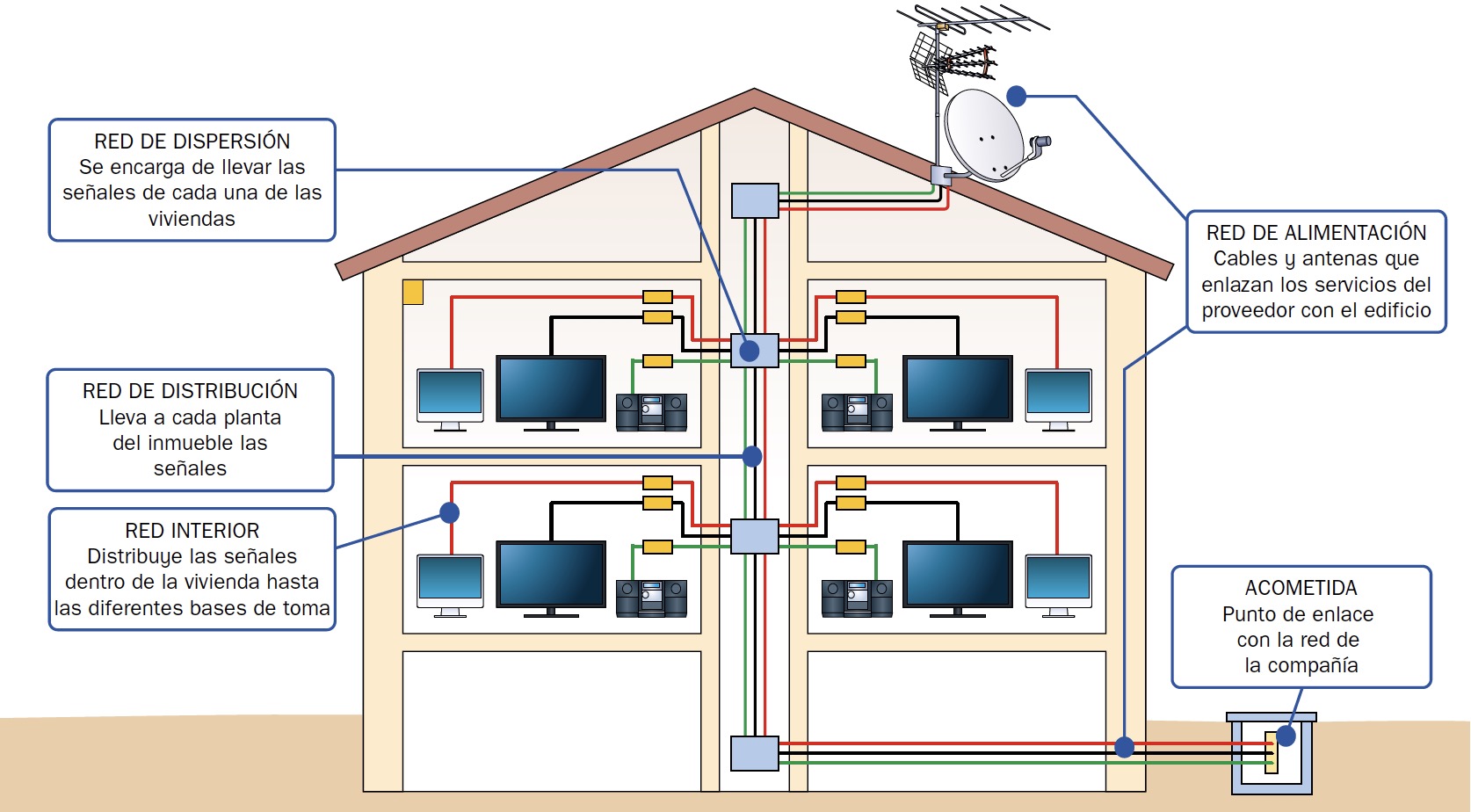

Figura 2.18. Infraestructura común de telecomunicación.

2.5. Domótica

Se conoce así a los sistemas que son capaces de automatizar y controlar algunos servicios de una vivienda, como la iluminación, la climatización, las ventanas y cerramientos, la seguridad, etc., y, por lo tanto, mejoran la calidad de vida de los usuarios.

La domótica permite reducir las tareas domésticas y disminuir el consumo energético, gracias al sistema de recogida de información y su posterior procesamiento.

Permite el control y la supervisión remota a traves de Internet de todos los sistemas controlados desde el móvil o el ordenador, avisándonos de cualquier incidencia que se produzca en el momento en que esta ocurra.

Los sensores son los encargados de detectar los cambios que se producen en el medio y mandar la información al controlador, que a su vez la envía a la interfaz para que el usuario decida qué acción realizar. Si hemos automatizado el sensor (por ejemplo, apagar la luz cuando la luminosidad sea suficiente), enviará la orden directamente al actuador.

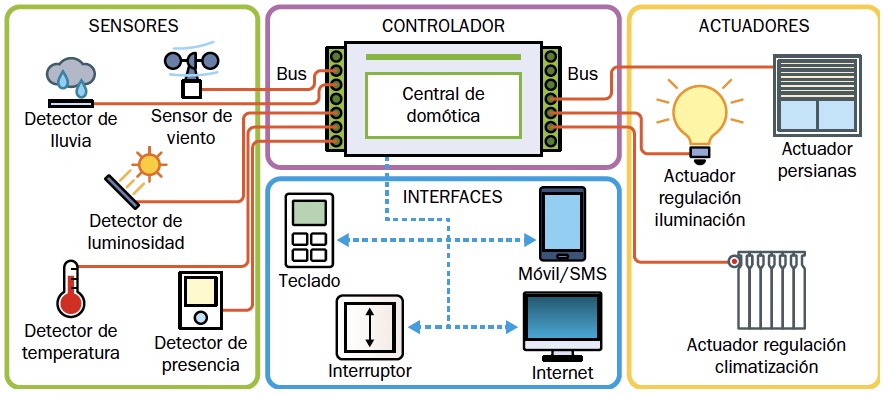

Figura 2.20. Esquema de funcionamiento de la red de domótica.

La domótica facilita el ahorro energético mediante la gestión inteligente de la iluminación, la climatización, el ACS, el uso de los electrodomésticos, etc., gracias a un mejor aprovechamiento de los recursos naturales. Los principales elementos que componen una instalación domótica son:

Elemento	Descripción	Tipos	Imagen
Sensores	Son los encargados de captar la información.	De lluvia, luminosidad, presencia, viento, temperatura...
Controladores	Reciben la información de los sensores y deciden qué hacer.	Alámbricos o inalámbricos, dependiendo del sistema domótico instalado.
Actuadores	Son los que llevan a cabo la orden enviada por el controlador.	Colocados en electrodomésticos, persianas, iluminación, puertas...
Interfaces	Son dispositivos que nos permiten intercambiar información con el controlador.	Teclado en la vivienda, móvil y ordenador, interruptores...

Tabla 2.7. Elementos de la instalación domótica.

Relaciona los siguientes elementos:

Acometida
Tuberías de canalización
Contadores
Derivación
Llaves de paso
Puntos de consumo
Red de distribución
Red de dispersión
Red interior

tubería encargada de llevar el gas a cada una de las viviendas desde la tubería de canalización
lleva la señal a cada una de las plantas del edificio
sirven para medir el consumo de cada vivienda
por donde circula el gas
se encargan de llevar la señal hasta cada una de las viviendas
situada en el exterior del edificio, es donde se produce la conexión a la red.
olocadas antes de cada aparato de consumo, de cada derivación y de los contadores
on los lugares que van a hacer uso del gas, como las calderas o las cocinas
distribuye la señal dentro de la vivienda hasta los distintos aparatos receptores

,
